1.Определение и применение

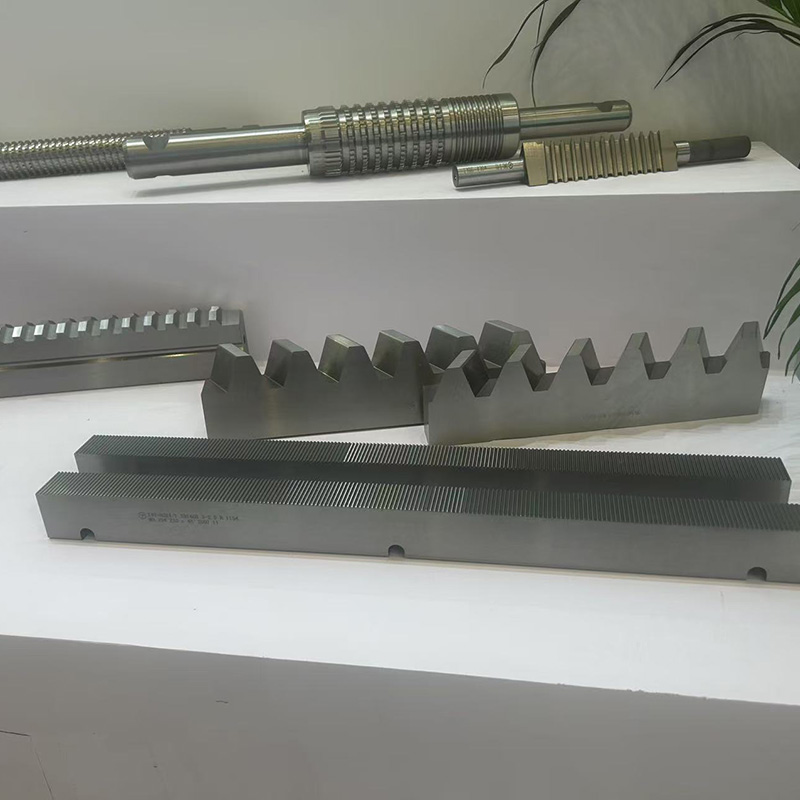

Протяжка — это многозубчатый режущий инструмент, используемый для обработки внутренних или внешних профилей (например, шпоночных пазов, шлицев, зубьев шестерен) за один линейный проход. Он работает в процессе протяжки, обеспечивая высокую точность и эффективность.
2.Структура и характеристики
Основные компоненты:
Режущие зубья: Постепенно увеличивают высоту для постепенного удаления материала.
Чистящие зубья: Обеспечивают окончательную размерную точность и чистоту поверхности.

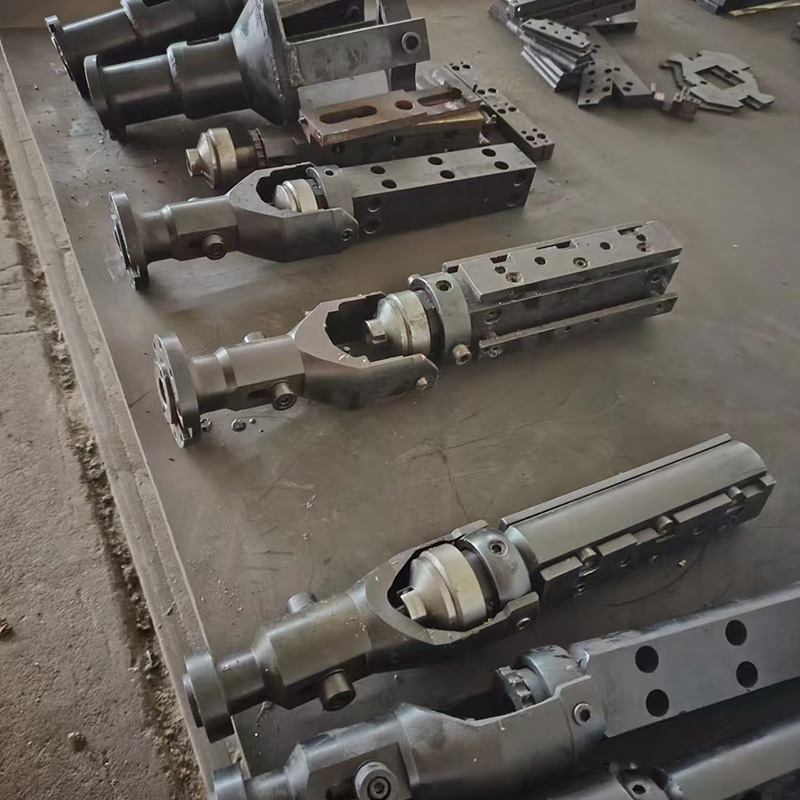

Хвостовик: Соединяется с протяжным станком.
Характеристики:
Однопроходная обработка: Завершает операцию за один ход, максимально увеличивая эффективность.
Высокая точность: Достигает допусков IT7–IT8 с шероховатостью поверхности Ra 0,8–1,6 мкм.
Специализация: Каждая протяжка изготавливается по индивидуальному заказу для определенных профилей (например, круглых отверстий, квадратных пазов, эвольвентных шлицев).
3.Принцип процесса протяжки
Протяжка движется линейно (или заготовка движется), в то время как зубья постепенно режут материал.
Каждый зуб снимает тонкий слой, а чистовые зубья очищают поверхность
4.Типы протяжек
По направлению резания:

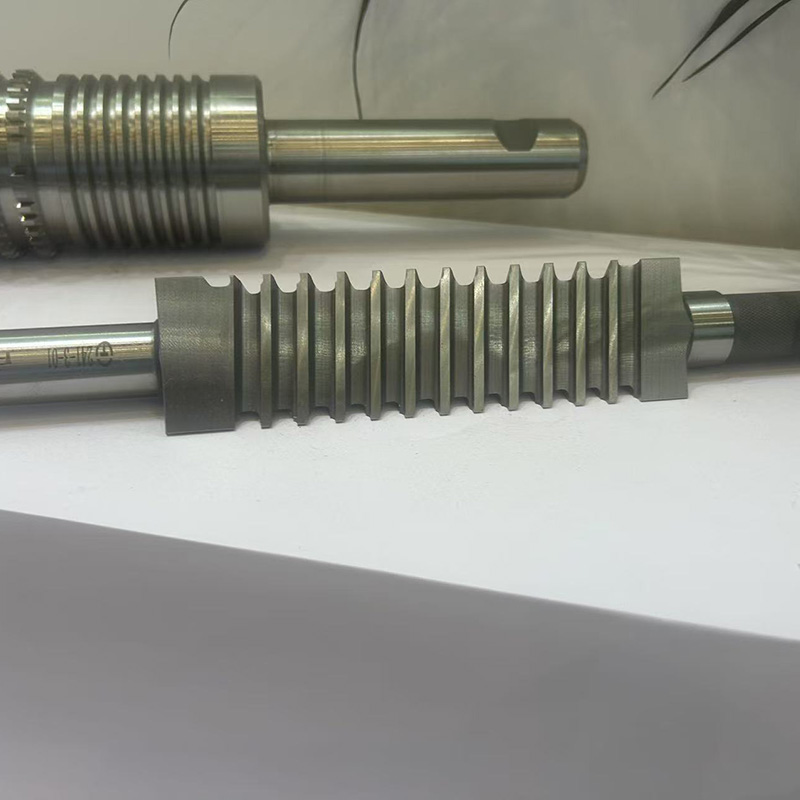

Внутренняя протяжка: Обработка отверстий (например, шлицевых отверстий, шпоночных пазов).

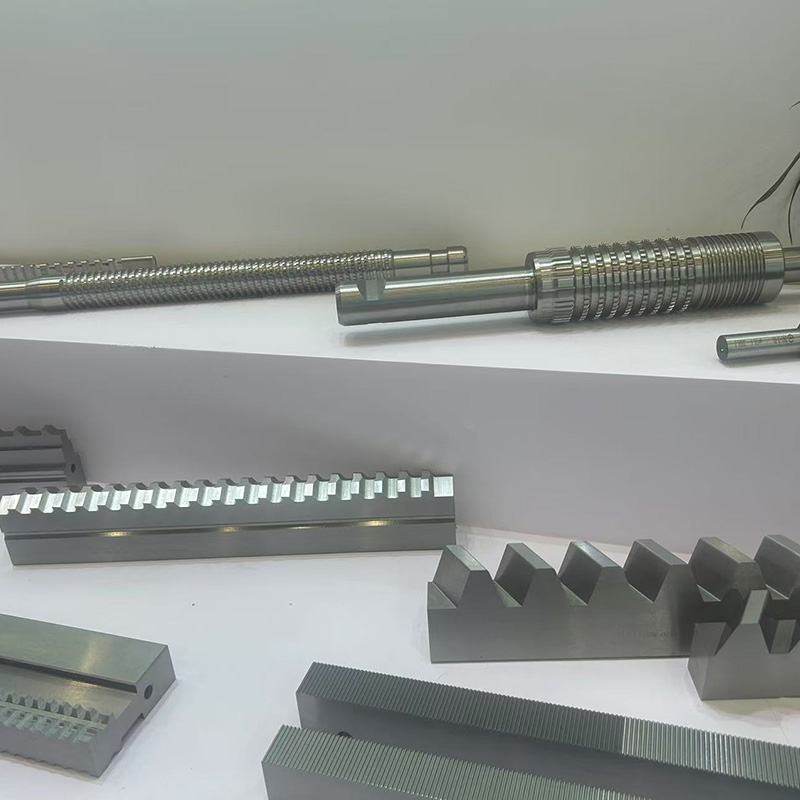

Поверхностная протяжка: Обработка внешних элементов (например, пазов турбинных лопаток).
По конструкции:
Цельная протяжка: Монолитная конструкция для жесткости (маленькие и средние заготовки).
Секционная протяжка: Модульные вставки для больших заготовок.
По профилю зуба:
Прогрессивная протяжка: Зубья постепенно формируют окончательную форму.
Форма протяжки: Каждый зуб повторяет целевой профиль.
5.Преимущества и ограничения
Преимущества:
Намного быстрее фрезерования или прорезания пазов; идеально подходит для массового производства.
Исключительная точность и качество поверхности.
Ограничения:
Высокая стоимость инструмента; ограничено определенными профилями.
Требуются специальные протяжные станки.
6.Типичные области применения
Автомобилестроение: шлицы трансмиссии, отверстия для шатунов двигателей.
Авиакосмическая промышленность: пазы дисков турбин, прецизионные шпоночные пазы.
Оборона: нарезка стволов винтовок, обработка артиллерийских снарядов.
7.Материалы и покрытия
Материалы: быстрорежущая сталь (HSS) или карбид (для закаленных деталей).
Покрытия: TiN, TiCN для повышения износостойкости.
